实验目的
1.观察和了解细长中心受压杆件将要 丧失 稳定时的现象;
2.用电测法测定不同支承条件下的细长中心受压杆的临界力 Pcr ，并与理论计算结果进行比较。
设备介绍

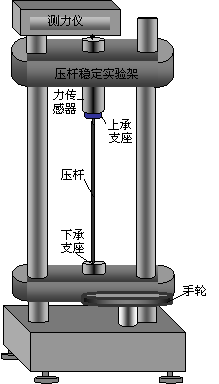

1.静态电阻应变仪一台; 2.小型压杆稳定实验架一台(图6.1) 。
压杆稳定实验基本介绍及其接线法

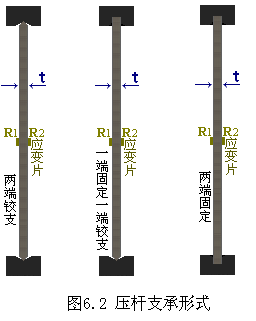

压杆稳定基本实验组合方式见图 6.2所示。本实验采用矩形截面薄杆试件，材料为65号钢，试件尺寸为：厚度 t = 3.00mm ，宽度 b= 20.00mm ，长度 L = 345mm，弹性模量 E =210GPa 。对于两端铰支的支承形式，则将试件两端做成带有一定圆弧的尖端，将试件放在试验架支座的 V 型槽口中。顺时针转动加载手轮，通过一组机械传动减速装置的带动，加力横梁向上移动，试件受压，压杆受到的力由上横梁上的传感器拾取，被数字测力仪测得并显示出来。当试件发生弯曲变形时，试件的两端能自由地绕 V 型槽口转动，因此可把试件视为两端铰支压杆。
在压杆中间部分两个侧面沿轴线方向各贴一片电阻应变片 R1、R2， 采用半桥温度自补偿的方法进行测量，即将应变片 R1、R2 各自的二个引出线分别接于电阻应变仪的 AB 和 BC 接线拄上(图 6.3)， AD 和 DC 则用仪器内部的固定电阻。
|
