弯曲梁实验装置如图4-1所示。它有弯曲梁、定位板、支座、试验机架、加载系统、两端万向接头的加载拉杆、加载压头（包括Φ16的钢珠）、加载横梁、载荷传感器和测力仪等组成。该装置的弯曲梁是一根已粘贴好应变片的钢梁，其弹性模量。实验时，转动手轮加载至时，钢梁的B、C处分别受到垂直向下的力，大小均为，由剪力图得到BC段剪力为零，故BC段梁为纯弯曲段，弯矩为，梁的受力图、剪力图及弯矩图如图4-2所示。

        5. 加载手轮   6. 拉杆      7. 加载横梁  8. 测力仪

        9. 加载系统   10. 载荷传感器    11.加载压头

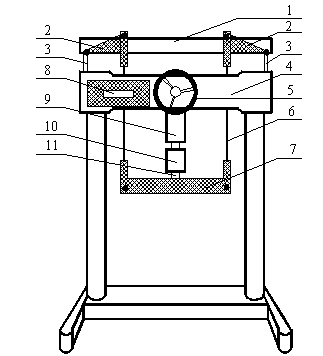

                       图4-1  纯弯曲梁试验装置

由理论推导得出梁纯弯曲时横截面上的正应力公式为：

                              （4-1）

式中M为横截面上的弯矩，I_z为梁横截面对中性轴z的惯性矩，y为需求应力的测点离中性轴的距离。为了验证此理论公式的正确性，在梁纯弯曲段的侧面，沿不同的高度粘贴了电阻应变片，测量方向均平行于梁轴，布片方案及各片的编号见图4-3所示。当梁加载变形时，利用电阻应变仪测出各应变片的应变值，然后根据单向应力状态的虎克定律求出各点实测的应力值。

                             （4-2）

式中   _——钢梁的弹性模量；

_——电阻应变仪测量的应变值。

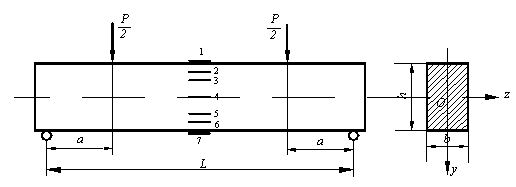

                                                                      图4-3  应变片分布图

将测得的应力值与理论应力值进行比较，从而验证弯曲正应力公式的正确性。

有关电阻应变片的结构和工作原理可详见实验二。

由于式（4-1）、式（4-2）适用于比例极限以内，故梁的加载必须在此范围内进行。为了随时观察变形与载荷的线性关系，实验时第一次采用增量法加载，即每增加等量载荷△P，测读各点的应变一次，观察各次的应变增量是否也基本相同。然后，再重复加载从零至最终载荷两次，以便了解重复性如何。由于应变片是按中性层上下对称布置的，因此，在每次加载、测读应变值后，还可以分析其对称性，最后，取三次最终载荷所测得的应变平均值计算各点的应力值σ_实。

本实验用电测法测量应变，采用半桥温度补偿接法，如图4-4所示。因是多点测量，且七个测量点的温度条件相同，为方便测量，七片测量片共用一片温度补偿片，即公共补偿的办法。
