一、         试样

1、 试样制备

由于试样的形状和尺寸对实验结果有一定的影响，为了使实验结果具有可比性，试样应按统一规定加工成标准试样。按现行国家标准GB/T228-2002《金属材料室温拉伸试验方法》规定，拉伸试样可分比例试样和定标距试样两种。比例试样是指按相似原理，原始标距与试样截面积平方根有一定的比例关系，即，取5.65或11.3，前者称短比例试样，后者称长比例试样，并修约到5mm、10mm的整倍数长。对圆试样，二者的则分别为和。一般推荐用短比例试样。定标距试样是指取规定长度，与无比例关系。

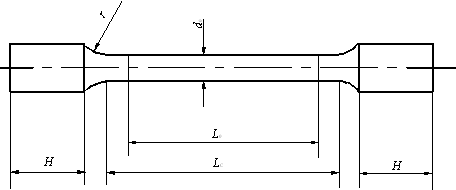

                                图1-1  拉伸圆试样
        图1-1为一种拉伸圆试样图形，试样头部与平行部分要过渡缓和，以减少应力集中，其圆弧半径依试样尺寸、材质和加工工艺而定，而mm的圆试样，＞4mm。试样两端头部形状依试验机夹头形式而定，要保证拉力通过试样轴线，不产生附加弯矩，其长度 ，至少为夹具长度的3／4。中部平行长度＞。为测定断后伸长率，要在试样上标出原始标距，可采用划线或打点法，标出一系列等分格标记。

压缩试样常用圆柱形和正方柱形。本实验取圆柱形。为了既防止试样失稳，又使试样中段为均匀单向压缩（距端面小于内，受端面摩擦力影响，应力分布不是均匀单向的），其长度一般为～。为防止偏心受力引起的弯曲影响，对两端面的不平行度及它们与圆柱轴线的不垂直度也有一定要求。图1-2为圆柱形压缩试样图。

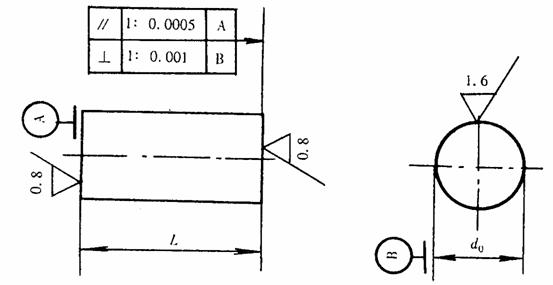

                                                           图1-2 圆柱形压缩试样

2、 试样直径测量

对于拉伸试样，取试样工作段的两端和中间共三个截面，每个截面在相互垂直的方向各量取一次直径，取其算术平均值为该截面的平均直径，再取这三个平均直径的最小值作为被测拉伸试样的原始直径。对于压缩试样，在试样的中间截面处相互垂直的方向各量取一次直径，取其算术平均值作为被测压缩试样的原始直径。
