试样的制备

1、试样的形状和尺寸采用国际上通用的形状和尺寸。规定为10mm×10m×55mm中间

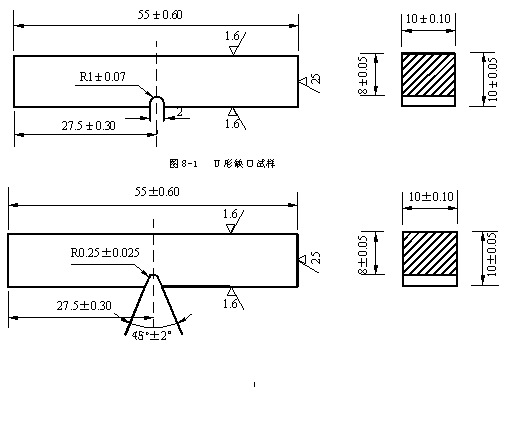

带2mm深U形缺口为标准试样，另外，还有其他缺口形状的试样，如夏比V形缺口试样。图8-1、图8-2分别为U形缺口与V形缺口试样的形状和尺寸。

2、试样毛坯切取部位、取向和数量均应符合有关规定。毛坯的切取和试样加工过程中不应受加工硬化或热影响，否则将会改变材料的冲击性能。

3、试样尺寸及偏差应符合图中的规定，缺口底部应光滑无与缺口轴线平行的明显划痕。

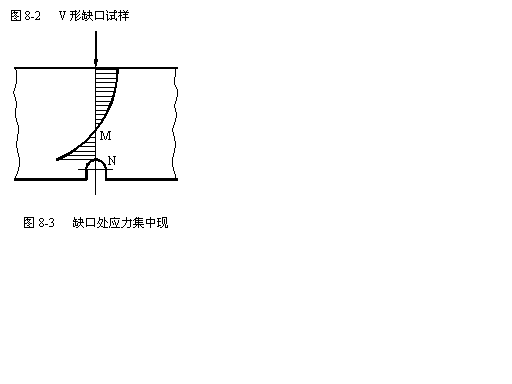

4、试样加工和保存期间应防止锈蚀。在试样上制作缺口是为了使试样在该处折断。分析表明，在缺口根部发生应力集中，图8-3所示为弯曲时缺口截面上的应力分布图。图中缺口根部的N点拉应力很大，在缺口根部附近的M点材料处于三向拉应力状态。某些金属在静力拉伸下表现出良好的塑性，但处于三向拉应力作用下却有增加其脆性的倾向。所以，塑性材料的缺口试样在冲击作用下，一般都呈现出脆性破坏方式（断裂）。
